很多用戶對硬度在圖紙上的表示方法很感興趣，所以東方嘉儀小編在這里給大家整理了硬度在圖紙上表示方法的通用原則，希望給大家在學習硬度表示方面帶來些幫助。

硬度在圖紙上表示方法的通用原則一、零件圖紙上的熱處理技術要求是指成品零件熱處理最終狀態應達到的技術指標。

硬度在圖紙上表示方法的通用原則二、熱處理技術要求可以用已標準化的符號、代號注明，也可以用文字說明，文字說明一般寫在圖面右下角的標題欄上方，與其他工藝要求寫在一起。能在圖形上標注的，盡量避免用文字說明。

硬度在圖紙上表示方法的通用原則三、技術要求標注必須簡明、準確、完整、合理。如果技術內容要求較多，且另有技術標準或技術規范的，除標注主要內容外，可寫明按某標準技術規范執行。

硬度在圖紙上表示方法的通用原則四、技術要求的指標值，不能只標注一個固定數值，如50HRC，應采用范圍表示法標出上、下限，如60～65HRC；DC=0.8~1.2。也可用偏差表示法以技術要求的下限名義值下偏差零加上上偏差表示，如60HRC；DC=0.8。特殊情況下也可只標注下限值或上限值，如不小于50HRC，不大于229 HB。布氏法也有用對印痕直徑的大小要求來進行硬度標注。

硬度在圖紙上表示方法的通用原則五、各種表面熱處理零件均應標注表面硬度、有效硬化層深度、處理方法、層深代號及測量方法符號。詳情見下表：

                                    各種表面處理零件代號硬化層深和測定方法

注：標注時單位可省略。

硬度在圖紙上表示方法的通用原則六、零件局部熱處理時需將有硬化要求的部位在圖形上用粗點劃線框出，如果是軸對稱零件，也可用一條粗點劃線面在熱處理部位外側表示。

硬度在圖紙上表示方法的通用原則七、要求零件硬度檢測必須存指定點(部位)時，用下圖符號表示。

 硬度測量點符號標注方法

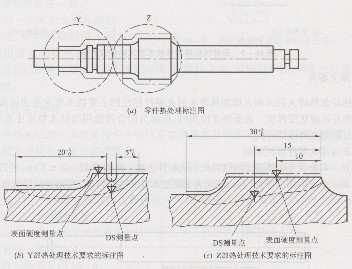

硬度在圖紙上表示方法的通用原則八、如零件形狀復雜．熱處理技術要求難以標注，用文字說明又不易表達時，可另附圖示。此時附圖上與熱處理無關的內容均可省略。

在下圖中對稱軸30 mm(可正5mm)點劃線段內進行表面淬火回火處理。硬度測試點在圖示10mm處。


                    復雜零件熱處理技術要求的標注方法
